增亮膜市場概況

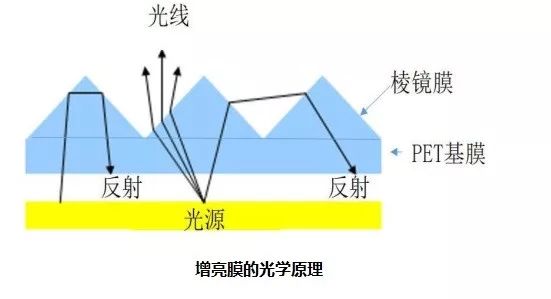

增亮膜(Brightness Enhancement Film、BEF)又稱為棱鏡片或聚光片，在 TFT-LCD 背光模塊中能夠提高整個背光系統發光效率的薄膜或薄片，由美國 3M 公司首先發明使用。利用增亮膜特殊的棱鏡結構，通過折射、全反射、光積累等光學原理，可以使各方向的光線向中心視角集中，進而提升 LCD 面板的亮度和控制可視角度。

一般來說，增亮膜可以分類為一般（微棱鏡）增亮膜、多功能增亮膜、微透鏡增亮膜和反射型偏光增亮膜。通常一片微棱鏡增亮膜可使亮度提高 130%，一般背光模組通過兩張交叉的增亮膜的搭配最高可達到 260%的增益。

液晶顯示器可用于各種規格電視、電腦顯示器、手機、數碼相機等產品，下游用途廣泛。背光模組是為 TFT-LCD 液晶顯示器中提供外加光源的器件，增亮膜可作為顯示屏的核心組件，下游市場廣闊。

近年來，制造業技術升級發展，終端顯示設備的屏幕尺寸逐年增加。隨著人們消費水平的提高，LCD 下游的平板電腦、液晶顯示器、電視以及手機的出貨量趨勢由迅速增長轉向穩定，終端市場需求旺盛。三季度為終端平板電腦和液晶顯示器的銷售旺季，液晶電視下半年的出貨量也高于上半年。

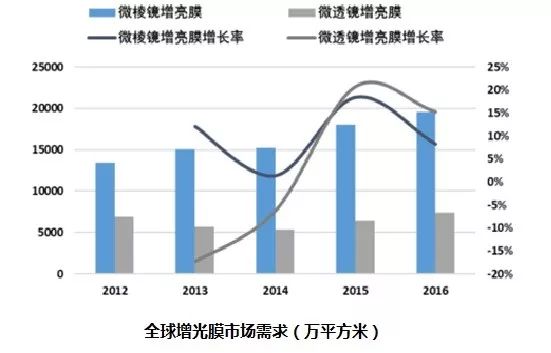

作為顯示屏的核心組件，增亮膜的需求量也穩步提升。預計到 2017 年，增亮膜全球總需求將達到 2.8 億平方米，較 2012 年的 2 億平方米增長40%。

隨著液晶顯示設備輕薄化、高清化的發展趨勢，增亮膜未來也將超薄型化、復合化的方向發展，復合膜的優勢在于厚度減薄，同時用一張薄膜的功能取代了兩張，一張膜的售價有機會低于兩張膜價格總和，可以降低成本，同時一張膜的熱穩定性能也優于兩張。目前市場上出現的增亮復合膜技術主要包括如下幾種：

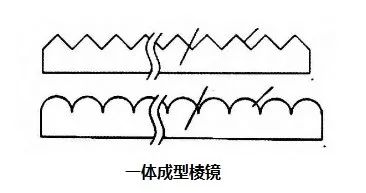

• 一體成型棱鏡

一體成型棱鏡主要通過原料擠壓成型后，再經過滾筒轉印技術達到頂部特殊角設計及棱鏡高度的變化來實現增強光視野角度與光強度的平衡；同時底部增加不影響光特性的防刮傷設計，抗刮性能好。

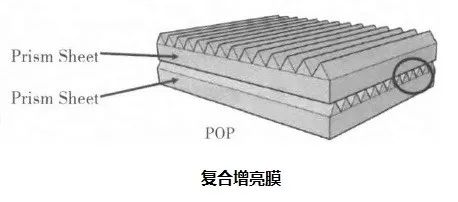

• 復合增亮膜

復合增亮膜又稱為POP（Prism on Prism），是將兩張?jiān)隽聊ねㄟ^粘結膠粘合成為一張復合增亮膜，其優點在于復合增亮膜比兩張?jiān)隽聊さ暮穸葴p薄45%，輝度比兩張?jiān)隽聊p少6%，但比一張?zhí)岣?%，提高組裝效率。缺點在于兩張膜容易分層。光學輝度下降。

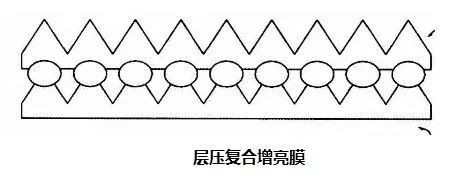

• 光學膜層壓形成的復合膜

其中一項專利，其主要將構成背光源的下擴散膜、增亮膜及上擴散膜層結合出一張復合膜，減少了層壓構成背光源的各個光學膜所需的費用和時間消耗，并且防止了產生靜電等引起的異物的附著或劃痕等表面缺陷，從而提高了生產率。

• 逆增亮膜

日本某公司制作的逆增亮膜，將微結構制作在基材入光面，但需要搭配其對應設計的LGP，LGP上下表面做成不同的微結構，背光模塊中心輝度可提升14%。該技術已經出現有一段時間，但受困于LGP微結構制作良率偏低，對組裝精度要求高，未得到大規模應用。

• 集成復合膜

一種新型集成導光板，其上下表面分別直接熔合非球面半柱狀微結構陣列和微棱鏡結構陣列。此集成導光板實現了目前背光模塊中常用的兩張正交增亮膜—擴散膜—導光板四層復雜膜系的功能，驗證了集成導光板設計的可行性。
